Procesy w firmach bardzo często rozjeżdżają się między biznesem, operacjami i IT, bo każdy zespół opisuje je trochę innym językiem. BPMN 2.0 porządkuje ten chaos: pozwala narysować proces tak, by dało się go czytać, analizować i, w dobrych wdrożeniach, także automatyzować w systemach biznesowych. Poniżej pokazuję, co naprawdę daje ten standard, z czego składa się diagram i jak używać go bez tworzenia kolejnej dekoracji do prezentacji.
Najważniejsze fakty o BPMN i jego roli w systemach biznesowych
- BPMN to standard modelowania procesów biznesowych, a nie pojedyncze narzędzie lub silnik workflow.
- Jego główna wartość polega na wspólnym języku dla biznesu i IT oraz na możliwości przejścia od diagramu do wykonania procesu.
- Formalna wersja 2.0 została opublikowana przez OMG w 2010 roku, a w katalogu standardów widnieje też nowsza pozycja 2.0.2.
- Najważniejsze grupy elementów to zdarzenia, aktywności, bramki, przepływy, uczestnicy oraz dane.
- Standard najlepiej działa tam, gdzie proces ma wielu aktorów, wyjątki, przekazania pracy i potrzebę audytu.
- Do logiki decyzji często lepiej dodać DMN, a do pracy mocno zmiennej lub nieprzewidywalnej użyć innego modelu.
Czym jest BPMN i po co powstał
Patrzę na BPMN przede wszystkim jak na kontrakt między biznesem a IT. Według OMG ten standard ma być zrozumiały dla analityków, osób zarządzających procesem i zespołów technicznych, a jednocześnie na tyle precyzyjny, by dało się go przełożyć na komponenty software’owe. To właśnie odróżnia go od zwykłego rysunku na tablicy albo od opisu pisanego wyłącznie językiem procedur.
W praktyce BPMN nie jest celem samym w sobie. Ma pomóc odpowiedzieć na bardzo przyziemne pytania: kto wykonuje krok procesu, co uruchamia kolejne działanie, gdzie pojawia się wyjątek, co dzieje się, gdy sprawa trafia do innego zespołu i które elementy da się zautomatyzować. Dlatego standard najlepiej sprawdza się tam, gdzie procesy są powtarzalne, ale nie na tyle proste, by dało się je sensownie opisać jednym akapitem.
Warto też pamiętać o wersji. Gdy dziś mówi się o BPMN 2.0, zwykle chodzi o rodzinę standardu z ujednoliconą semantyką i notacją opublikowaną przez OMG, a w oficjalnym katalogu standardów widnieje też wariant 2.0.2 z 2014 roku. Dla czytelnika ważniejsze od numerka jest jednak to, że chodzi o dojrzały, szeroko wspierany język modelowania procesów.
Ten kontekst prowadzi wprost do pytania, z jakich elementów składa się sam diagram i jak nie pomylić ich roli.
Z czego składa się model BPMN 2.0
Najprościej mówiąc, diagram BPMN buduje się z kilku powtarzalnych grup elementów. Jeśli rozumiem je dobrze, model przestaje być zbiorem ikon, a staje się mapą procesu. Poniżej rozbijam je na praktyczne części, bo właśnie tu najłatwiej popełnić błąd na starcie.
| Grupa elementów | Co oznacza | Na co uważać |
|---|---|---|
| Zdarzenia | Pokazują start, przebieg lub zakończenie procesu. Mogą reagować na komunikat, czas, błąd, sygnał lub warunek. | Nie rozbudowuj ich bez potrzeby. W prostych procesach wystarczą start, kilka zdarzeń pośrednich i koniec. |
| Aktywności | Opisują pracę do wykonania: zadanie, podproces albo wywołanie innego procesu. | Jeśli aktywność robi się zbyt duża, rozbij ją na podproces. Jedna ikona nie powinna udawać całego systemu. |
| Bramki | Rozgałęziają lub synchronizują przepływ. Najczęściej spotyka się XOR, AND i OR. | Bramka nie jest samą decyzją biznesową. To zapis logiki przepływu, a nie miejsce na długie uzasadnienia. |
| Przepływy | Sequence flow pokazuje kolejność kroków, a message flow komunikację między uczestnikami. | To jeden z najczęstszych punktów pomyłki. Kolejność działa wewnątrz procesu, komunikacja między uczestnikami. |
| Uczestnicy | Pool i lane pokazują, kto odpowiada za dany fragment pracy. | Bez nich diagram szybko traci sens organizacyjny, bo nie wiadomo, gdzie kończy się odpowiedzialność. |
| Dane i artefakty | Dodają kontekst: obiekty danych, magazyny danych, adnotacje i grupy. | To tło procesu, a nie jego rdzeń. Mają pomagać w zrozumieniu, nie zasłaniać przepływu. |
W praktyce największą wartość dają mi nie same symbole, tylko ich konsekwentne użycie. Jeden modelowanie styl w całej organizacji robi większą różnicę niż najbardziej efektowna, ale niespójna biblioteka ikon. Dzięki temu zespół wie, co oznacza dany zapis i nie musi za każdym razem interpretować go od nowa.
Skoro wiadomo już, z czego składa się diagram, następne pytanie brzmi: jak go czytać, żeby nie zgadywać intencji autora.

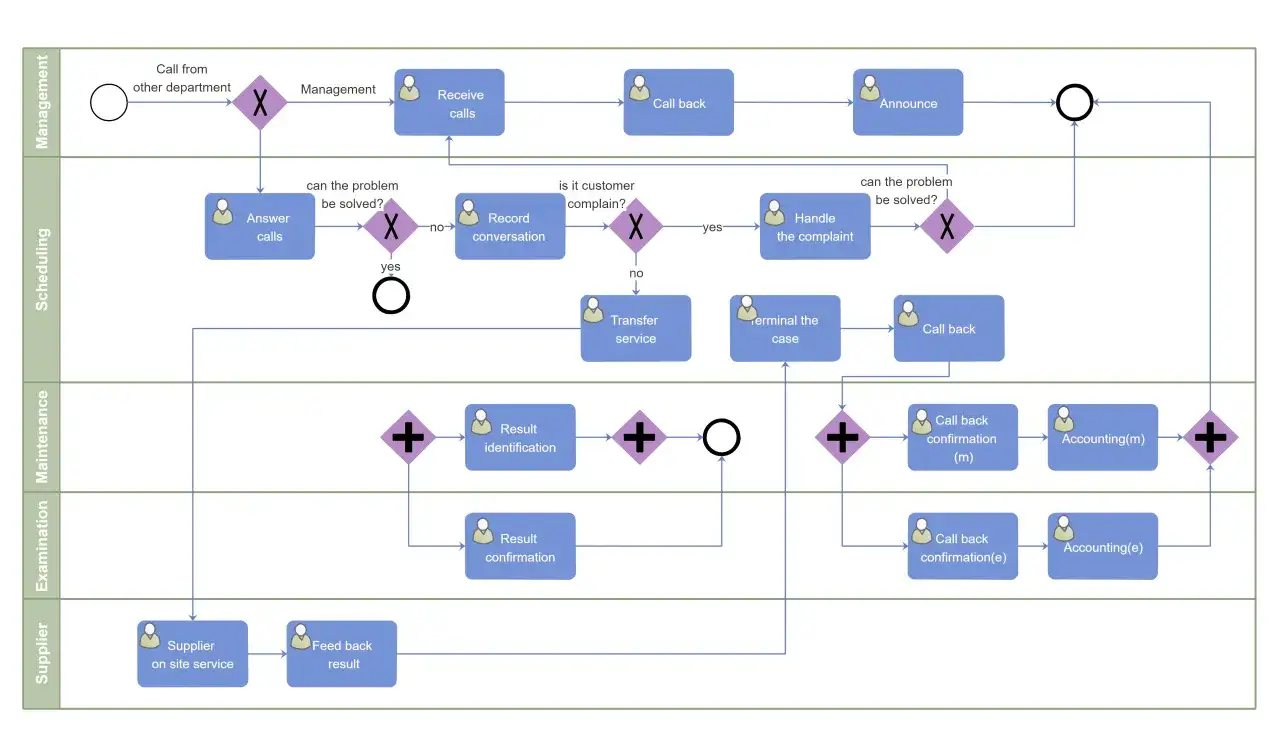

Jak czytać diagram bez zgadywania
Dobry diagram BPMN czytam od triggera do rezultatu. Najpierw patrzę na zdarzenie startowe, potem na to, jaka aktywność rusza pracę, następnie na bramki i wyjątki, a na końcu na warunek zakończenia. Jeśli po takim przejściu nadal nie da się powiedzieć, kto co robi i po co, model jest zwykle za ciężki albo źle nazwany.
- Start - co inicjuje proces: zgłoszenie klienta, płatność, czas, decyzja, sygnał z systemu.
- Praca - jakie zadania są wykonywane i przez kogo.
- Rozgałęzienie - w którym miejscu proces dzieli się na kilka ścieżek i na jakiej zasadzie.
- Komunikacja - gdzie proces wymienia informacje z innym uczestnikiem.
- Zakończenie - jaki jest wynik: akceptacja, odrzucenie, eskalacja, zamknięcie sprawy.
Praktyczny przykład? W procesie obsługi zamówienia klient składa zamówienie, system weryfikuje płatność, bramka decyduje, czy płatność przeszła, magazyn kompletuję towar, a w przypadku braku stanu wchodzi ścieżka wyjątkowa. To właśnie takie scenariusze pokazują, dlaczego BPMN jest mocny w systemach biznesowych: nie tylko opisuje happy path, ale też obsługuje odchylenia od normy.
W tym miejscu często wyjaśniam jedną rzecz zespołom operacyjnym: sequence flow i message flow to nie to samo. Jeśli pomylę kolejność pracy z wymianą informacji między rolami, diagram staje się mylący już po kilku krokach. A kiedy proces jest czytelny, można sensownie ocenić, gdzie naprawdę ma wartość biznesową.
Gdzie BPMN sprawdza się najlepiej w systemach biznesowych
Najlepsze zastosowania tego standardu mają wspólny mianownik: powtarzalność, wielu uczestników i realna potrzeba kontroli przebiegu. W takich obszarach diagram nie jest ozdobą, tylko narzędziem porządkującym pracę i integracje systemów.
| Proces | Dlaczego BPMN pasuje | Co warto modelować szczególnie dokładnie |
|---|---|---|
| Akceptacja faktur | Jest dużo kroków, wyjątków i punktów decyzyjnych. | Limity akceptacji, odrzucenia, brakujące dane, przekazanie do księgowości. |
| Onboarding pracownika lub klienta | Łączy HR, administrację, IT i czasem dział prawny. | Zależności między zespołami, statusy, dokumenty i zaległe akcje. |
| Obsługa zamówień | Proces ma wyraźny początek, koniec i ścieżki błędów. | Walidację płatności, brak towaru, anulowanie, zwrot i eskalację. |
| Reklamacje | Ważne są ścieżki alternatywne i komunikacja z klientem. | Czas odpowiedzi, przekazanie do eksperta, decyzję i zamknięcie sprawy. |
| Obsługa zgłoszeń IT lub serwisowych | Proces dobrze pokazuje przekazanie między poziomami wsparcia. | Kto przyjmuje zgłoszenie, kiedy następuje eskalacja i kiedy sprawa wraca. |
Ja zwykle wybieram BPMN tam, gdzie proces musi dać się odtworzyć, audytować i częściowo zautomatyzować. Jeśli po drodze dochodzą integracje z ERP, CRM, systemem obiegu dokumentów albo platformą workflow, model staje się jeszcze cenniejszy, bo pokazuje nie tylko pracę ludzi, ale też punkty styku między systemami.
Nie każdy przypadek jednak nadaje się do tej samej notacji. I właśnie tu przydaje się jasne rozróżnienie między BPMN a innymi podejściami.
Kiedy lepiej wybrać inny model niż BPMN
Największy błąd, jaki widzę, to próba opisania wszystkiego jednym narzędziem. BPMN jest mocny, ale nie zastępuje logiki decyzji, zarządzania przypadkiem ani planowania projektu. Jeśli użyję go w złym miejscu, dostanę ciężki diagram i frustrację zespołu zamiast porządku.
| Lepsze narzędzie | Kiedy działa lepiej niż BPMN | Dlaczego |
|---|---|---|
| DMN | Gdy głównym problemem są reguły i decyzje, a nie sam przepływ pracy. | Tablica decyzyjna pokazuje warunki i wynik czytelniej niż bramki rozrzucone po procesie. |
| CMMN | Gdy praca jest przypadkowa, mało przewidywalna i zależy od bieżącej sytuacji. | Case management lepiej oddaje elastyczną obsługę spraw niż sztywny przepływ kroków. |
| Kanban lub Gantt | Gdy chcesz planować zadania, terminy i obciążenie zespołu. | BPMN nie jest narzędziem do harmonogramowania pracy projektowej. |
| UML, ERD lub modele architektoniczne | Gdy opisujesz strukturę systemu, klas, danych lub komponentów. | Te notacje lepiej pokazują relacje techniczne niż przebieg procesu biznesowego. |
W praktyce najdojrzalsze wdrożenia łączą kilka warstw. BPMN opisuje przepływ pracy, DMN trzyma reguły decyzyjne, a system wykonawczy odpala integracje i monitoruje statusy. Taki podział jest zwykle czytelniejszy niż wciskanie wszystkiego do jednego diagramu.
Skoro wiadomo już, czego BPMN nie powinien udawać, czas przejść do tego, jak wdrożyć go tak, żeby rzeczywiście pomagał.
Jak wdrożyć modelowanie, żeby diagram dawał wartość operacyjną
W wdrożeniach procesowych zaczynam od jednego prostego założenia: diagram ma rozwiązać konkretny problem, a nie budować bibliotekę „na wszelki wypadek”. Najlepiej działa podejście małymi krokami, bo wtedy łatwiej sprawdzić, czy model rzeczywiście poprawia komunikację i wykonanie procesu.
- Wybierz proces z bólem operacyjnym - najlepiej taki, który jest częsty, ma wyjątki i angażuje kilka zespołów.
- Ustal słownik pojęć - nazwy zadań, ról i zdarzeń muszą znaczyć to samo dla biznesu i IT.
- Zdefiniuj poziom szczegółowości - jeden diagram nie powinien pokazywać jednocześnie strategii, operacji i technicznych detali integracji.
- Przetestuj model na realnym przypadku - nie na idealnym scenariuszu, tylko na prawdziwym wyjątku z życia.
- Zdecyduj, co automatyzujesz - część kroków zostaje ręczna, a część trafia do silnika workflow lub integracji.
Warto też pamiętać o ograniczeniach narzędzi. Nie każde środowisko wykonawcze wspiera wszystkie elementy standardu w równym stopniu, więc przed wdrożeniem trzeba sprawdzić obsługę zdarzeń, podprocesów, kompensacji czy wyjątków. To detal, który potrafi zdecydować, czy model zostanie wdrożony bez problemów, czy utknie po etapie projektowym.
Najlepiej działa też prosty podział ról: właściciel procesu odpowiada za sens biznesowy, analityk pilnuje czytelności modelu, a zespół techniczny sprawdza wykonalność i integracje. Gdy tych trzech perspektyw zabraknie, proces zaczyna żyć tylko na slajdach.Ten etap naturalnie prowadzi do błędów, które najczęściej psują całe przedsięwzięcie.
Najczęstsze błędy, które psują modele
- Przeładowanie szczegółami - gdy każdy klik użytkownika staje się osobnym krokiem, diagram przestaje być czytelny.
- Brak właściciela procesu - bez jednej osoby odpowiedzialnej model szybko się rozjeżdża.
- Mieszanie poziomów abstrakcji - w jednym miejscu biznes, w drugim technologia, a w trzecim opis ekranu aplikacji.
- Pomijanie ścieżek wyjątkowych - proces wygląda dobrze tylko do momentu, gdy pojawi się odrzucenie, brak danych albo eskalacja.
- Używanie bramek jako schowka na reguły - jeśli reguł jest dużo, lepiej wynieść je do DMN lub opisać osobno.
- Niespójne nazewnictwo - zadania powinny być nazwane czasownikiem i jasno wskazywać czynność, a nie być zbiorem skrótów z działu.
- Diagram bez wersji i kontekstu - bez daty, zakresu i celu model szybko staje się historyczną ciekawostką.
Moja praktyczna zasada jest prosta: jeśli do zrozumienia diagramu potrzebna jest dłuższa legenda, proces jest już za ciężki. Lepiej pokazać mniej elementów, ale zrobić to precyzyjnie, niż tworzyć efektowną mapę, z której nikt nie korzysta.
To domyka najważniejsze pułapki, ale zostaje jeszcze jedno pytanie: co z tego wynika dla architektury systemów i pracy zespołów?

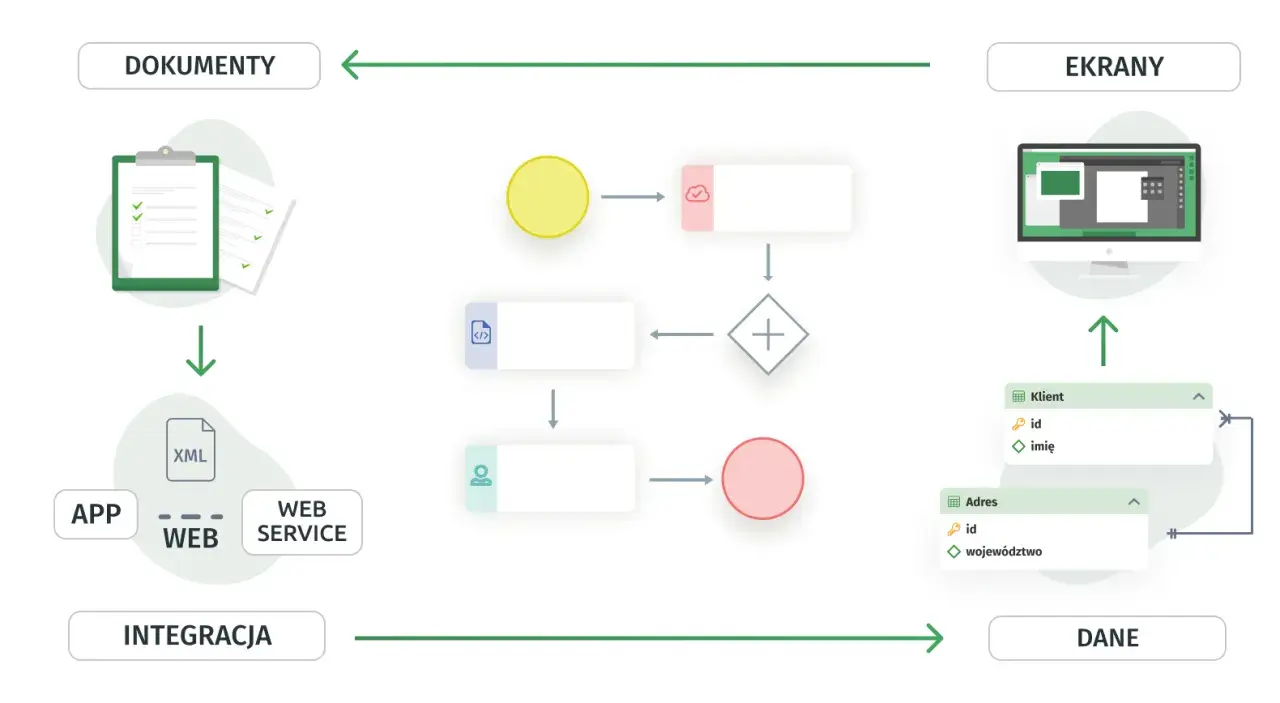

Gdy diagram ma żyć w architekturze, a nie tylko na slajdzie
Najbardziej wartościowe wdrożenia BPMN nie kończą się na ładnym rysunku. Diagram staje się wtedy częścią codziennej pracy: jest powiązany z właścicielem procesu, wersjonowany, używany w analizie zmian i osadzony w systemach, które faktycznie uruchamiają zadania, reguły i integracje.
Jeśli mam zostawić jedną praktyczną myśl, brzmi ona tak: BPMN działa najlepiej tam, gdzie proces biznesowy, reguły decyzyjne i automatyzacja są opisane oddzielnie, ale spójnie. To daje czytelność, łatwiejsze utrzymanie i mniejsze ryzyko, że po pół roku nikt nie będzie wiedział, dlaczego proces działa właśnie w taki sposób.
Dlatego przy wdrożeniu nie zaczynam od całej organizacji, tylko od jednego procesu, który naprawdę boli operacyjnie. Jeśli ten model poprawi współpracę i da się sensownie utrzymać, resztę można rozwijać bez chaosu. Właśnie tak BPMN przestaje być teorią, a staje się normalnym narzędziem pracy w systemach biznesowych.
